시스템 소개
어린이 눈높이 차량 진입 신호 알림을 통한
스쿨존내 어린이 교통사고 ZERO化
- 01
-
우회전 차량 사전 인지 기능
어린이가 인지하기 어려운 우회전 차량 사고를 예방할 수 있습니다.
- 02
-
악천후 및 물리적 사각지대 대응가능
악천후에 의한 기능손실 및 물리적 사각지대로 인한 인지장애에 대한 대응이 가능합니다.
- 03
-
간편한 설치 및 유지보수
임플란트 방식의 간단한 설치로 유지보수가 용이하며, 전기·통신 공사가 필요없습니다.
- 04
-
타 시스템과 호환 및 연동 가능
신호등, 속도계, CCTV, LED 알림판 등, 기존 설치 및 추가 설치되는 안전시설물과 호환 연동 가능합니다.
- 05
-
차량 통행 정보 활용
스쿨존 내 차로별 통행량 정보 및 고장 유무 알림 시스템을 활용합니다.
- 06
-
소리에 의한 민원 발생에 신속대응
가청 경고 음량의 조절과 등하교 시간대별 동작 설정 등으로 소리에 의한 민원 발생에 신속대응 합니다.
시스템 구성
-

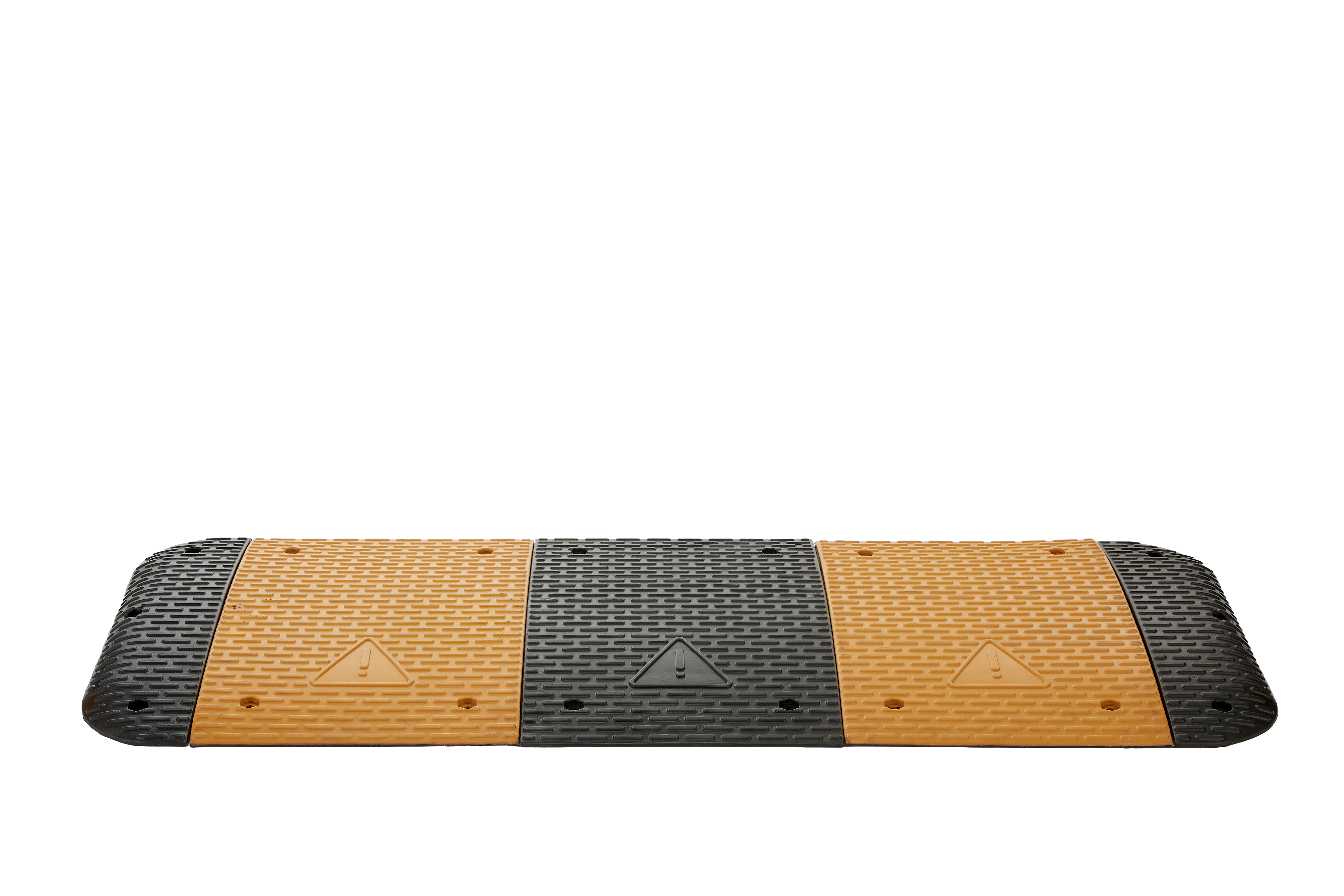

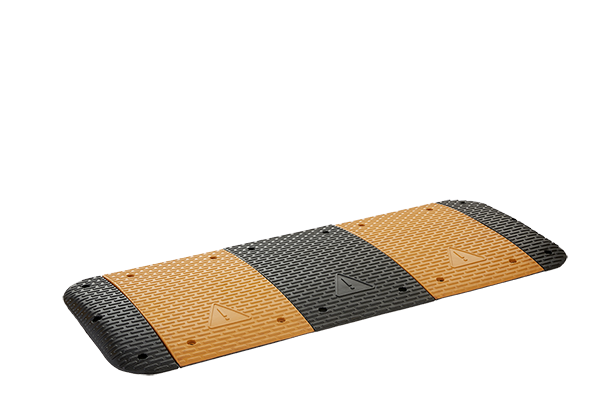

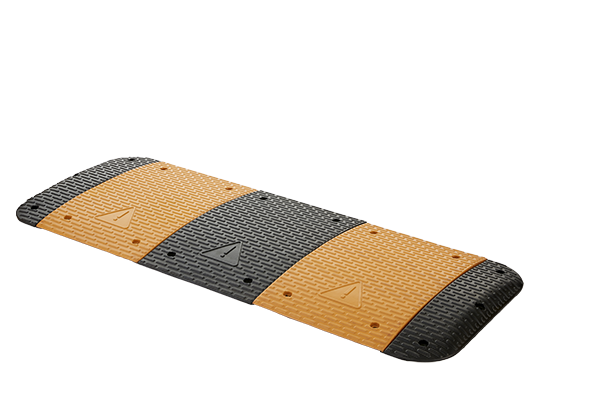

차량의 축하중 10톤(바퀴당 하중 5톤)을 견디는 우수한 내구성
-
도로 온도(약 ‒34℃ ~ 74℃), 방진·방수(IP67) 극한환경 대응
-
5개의 센서방지턱 본체, 1개의 날개, 1개의 통신모듈로 구성
(도로폭 3m기준)
506(L)x750(W)x50(H)mm
| 센서 방지턱 본체 규격 | |
| 크기(mm) | 506(W) x 750(L) x 50(H) |
| 최대 하중 | 5,000 kg |
| 감지 하중 | 50 ~ 5,000 kg |
| 감지 소자 | 압전 센서 |
| 주재료 | 합성 고무 |
| 방진/방수 등급 | IP67 |
| 센서 방지턱 날개(통신모듈 내장) 규격 | |
| 크기(mm) | 190(W) x 750(L) x 50(H) |
| 최대 하중 | 5,000 kg |
| 통신 방법 | LoRa |
| 동작 전원 | 1차전지(케이블공사無) |
| 배터리사용기간 | 3년(일 3,000대 기준) |
| 방진/방수 등급 | IP67 |

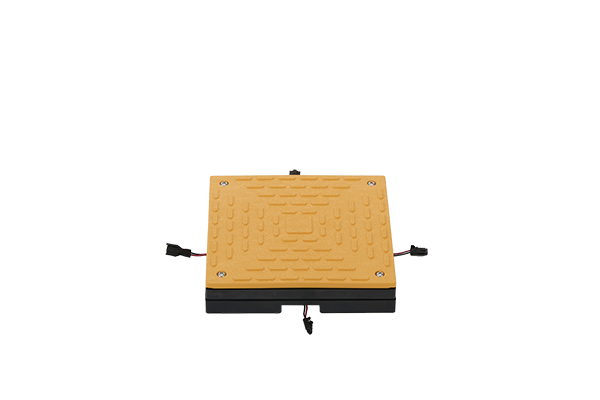

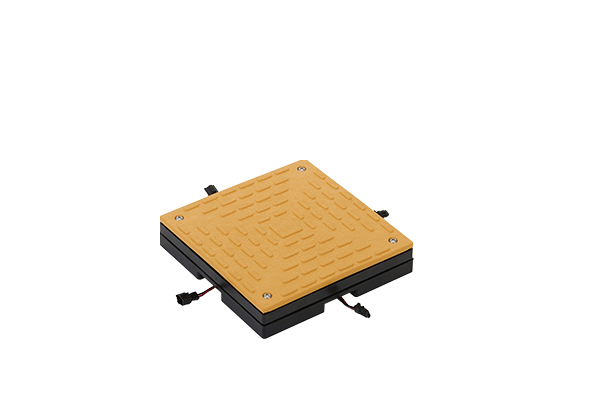

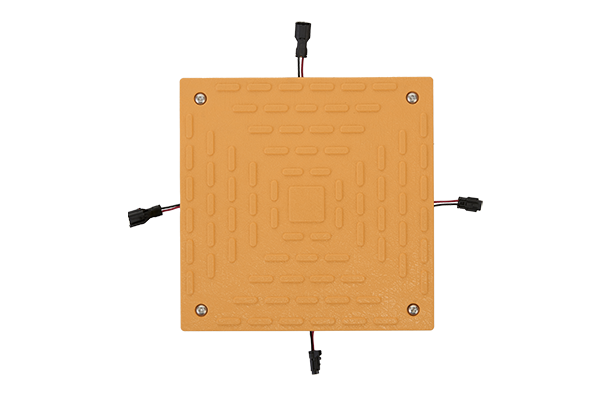

차량의 축하중 5톤을 견디는 우수한 내구성
도로 온도(약 ‒34℃ ~ 74℃), 방진·방수(IP67) 극한환경 대응
모듈화 제작으로 다양한 현장 상황에 맞추어 설치 가능
300(W)x300(L)x60(H)
| 안전블록 상세 규격 | |
| 크기(mm) | 300(W) x 300(L) x 60(H) |
| 최대 하중 | 5,000 kg |
| 감지 하중 | 20 ~ 5,000 kg |
| 감지 소자 | 압전 센서 |
| 주재료 | 합성 고무/플라스틱 |
| 방진/방수 등급 | IP67 |
| 통신 방법 | Lora 방식 |

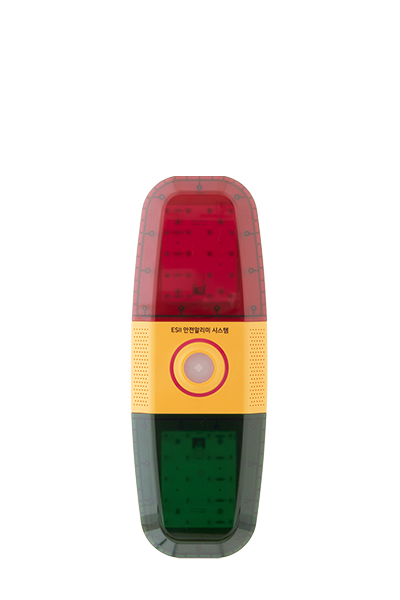

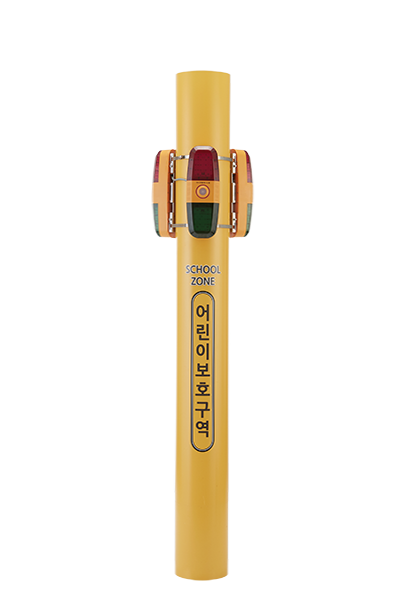

원격제어(볼륨조정, 운영시간 설정)
차량의 진입을 시청각적 빛과 소리로 알림
스케쥴링(동작시간설정가능)

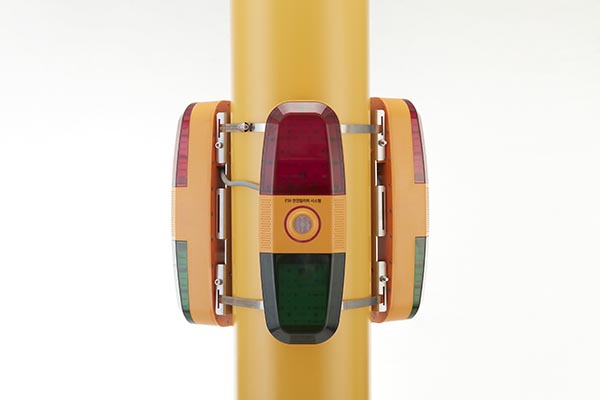

메인알림장치와 서브알림장치로 구성
133(W)x363(D)x107(H)mm
| 알림장치 규격 | |
| 크기(mm) | 133(W) x 363(L) x 107(H) |
| 가시 알림 | 적색 및 녹색 |
| 알림 방법 |
음성 및 LED 등 음량 및 음성동작시간 조절 가능 |
| 통신 방법 |
|
| 방진/방수 등급 | IP53 |
| 알림 음성 종류 | 8개의 알림 음성 중 택일 가능 |
| 사용 전원 | 220V ac |

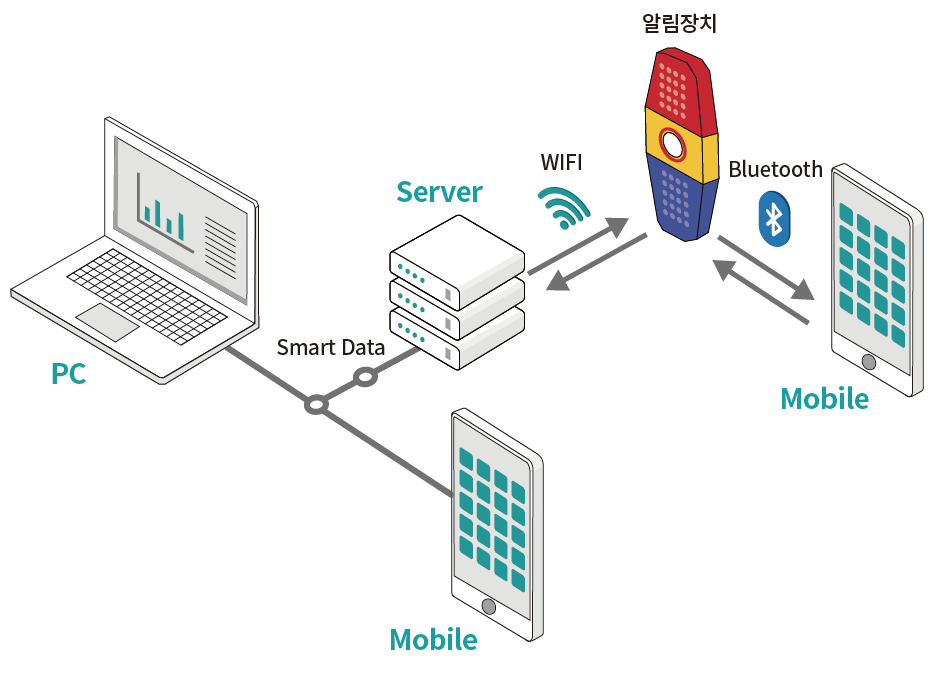

시스템 제어 관리 웹과 앱 (Web & App)
설치 장소 이력관리 (제품의 고유 ID 등록)
차량 통행량 통계관리
장애 관리

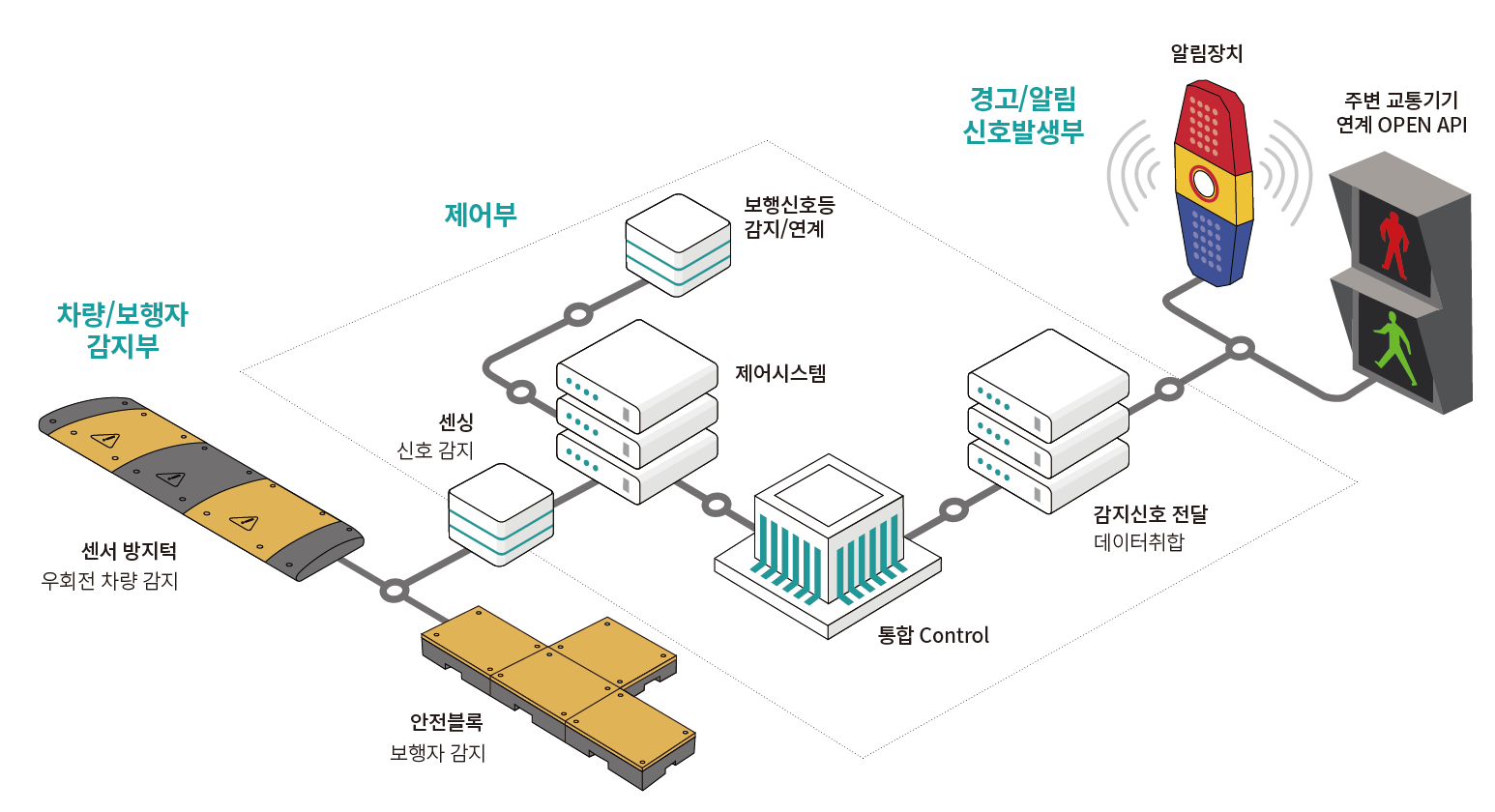

보행자 통행 안전에 최적화된 ESII 안전 알리미 시스템 구성도입니다.
적용분야
.png)

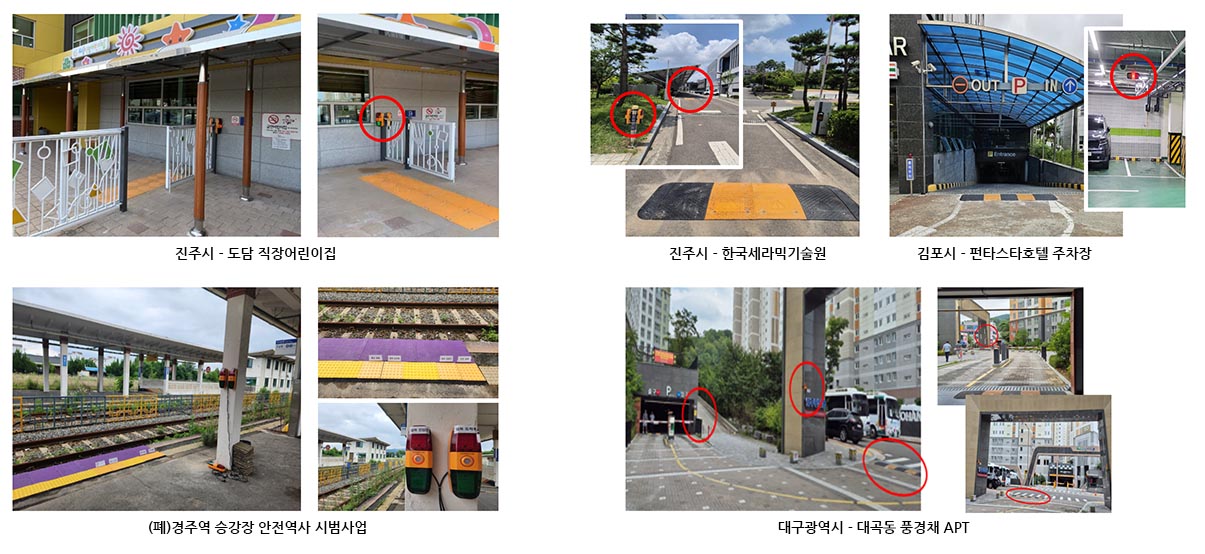

설치사례
.jpeg)
(240902).png)
